NDRQ-1垃圾焚烧炉启动、辅助燃烧器及控制系统

1.概述

城市生活垃圾处理是城市管理和环境保护的重要内容，是社会文明程度的重要标志,关系人民群众的切身利益。近年来，由于城镇化快速发展，城市生活垃圾激增，垃圾处理能力相对不足，一些城市面临“垃圾围城”的困境，严重影响城市环境和社会稳定。垃圾焚烧是目前较为流行的垃圾减量处理技术，由于焚烧能够输出热量，大多数国家选择了对热量进行收集利用，在中国，垃圾焚烧逐渐由公益项目转向新能源产业。

燃烧器作为垃圾焚烧系统不可或缺的一部分，它的功能是将燃料与空气以一定比例匹配，稳定持续的组织燃烧。城市固体可燃物燃烧器设备是根据城市生活垃圾焚烧的特点及焚烧系统的相关要求进行设计，配备1台启动燃烧器、2台辅助燃烧器。每台燃烧器主要由燃烧器本体、风机、燃烧调节机构、雾化装置、管道、仪表、阀门、电控柜、燃油供应单元等组成。整套设备可实现PLC自动控制和保护的功能，保障焚烧系统安全高效运行的同时也可减少人力资源的投入。

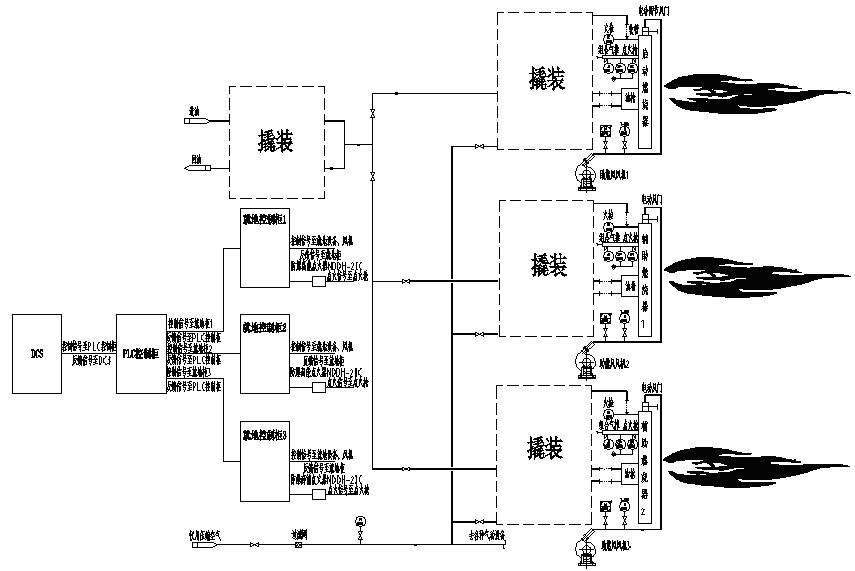

2.系统示意图

3.主要设备

燃烧器本体；

火焰检测器；

组合气推；

点******；

油枪；

风机；

电控柜；

电动调节风门；

仪表；

阀门；

金属软管。

注：油管路、压缩空气管路、仪表风管路阀门仪表为撬装。

4.技术参数

4.1  启动燃烧器

类型：0^#柴油

功率（释放热量）：1～3MW

型号：NDRQ-14-200

出力范围：（85～260）kg/h

调节比： 1:4

空燃比： 1:1.15

油枪雾化方式：空气雾化

4.2  辅助燃烧器

类型：0^#柴油

功率（释放热量）：3～7MW

型号：NDRQ-14-400

出力范围： 255～600kg/h

调节比：1:4

空燃比：1:1.15

油枪雾化方式：空气雾化

4.3  燃料

种类：0^#轻柴油

LHV：41870kJ/kg

油压（枪前）：0.8～1.0MPa

4.4  雾化空气参数

介质：压缩空气

雾化空气压： 0.6～0.8MPa

4.5  风机参数

4.5.1 助燃风风机（启动燃烧器）

风机型号：9-19 No4～7A

马达型号：Y100L-2

马达功率：3kw

流量：978m³/h

出口压力：3110Pa at 50Hz

4.5.2助燃风风机（辅助燃烧器）

风机型号：9-19No5～7A

马达型号：Y160M1-2

马达功率：18.5kw

流量：3864 m³/h

出口压力：5080 Pa at 50Hz

4.6控制柜

4.6.1就地控制柜

规格：1200×600×400

4.6.2程控柜

规格：2200×800×600

PLC:S7系列

4.7仪表气参数

仪表气源压力： 0.4～0.8MPa

仪表气流量：2 m³/min
