点火控制系统

点火控制系统

1.概述：

    NDIS系统主要用于控制锅炉点火设备的点火操作。它可以实现锅炉的自动点火（接受集控室程控点火指令），也可以对点火设备进行就地单步操作，并将各单元设备的工作位置和工作状况信号反馈到控制室。NDIS系统由程控点火控制柜（可编程控制器PLC控制柜），就地点火控制柜（继电器控制柜）、高能点火装置、火焰检测装置、油燃烧器（油枪、稳燃罩及相应的推进执行器等）、快速关断阀门等组成。

2.功能：

⑴ 自动或手动控制推进执行器的进退；
⑵ 自动或手动控制高能点火装置的点火；
⑶ 自动或手动控制快速关断阀门的吹扫、投油、截止；
⑷ 自动（控制室）或手动（就地）控制方式的切换；
⑸ 运行工况指示。

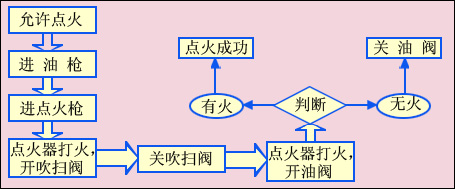

3.点火程序：



4.熄火程序：

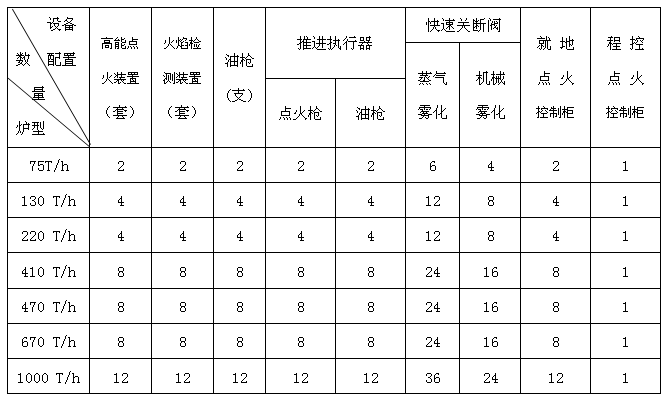

5.设备配置（以典型四角喷燃锅炉为例）



注：对于燃烧器前、后墙对冲布置的锅炉，需根据燃烧器的布置方式确定配套设备的数量。

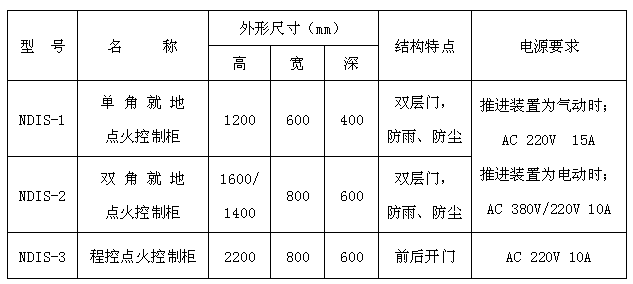

6．点火控制柜的结构尺寸和电源
