智能在线吹灰系统

概述

ND型激波吹灰器是一种有效清除大型锅炉的空气预热器、省煤器、过热器和加热炉换热器换热表面积灰的新型产品。

锅炉在运行过程中，换热表面上产生的积灰将减弱工质与烟气间的热交换，增加烟气阻力，降低锅炉热效率，增加燃料消耗，影响锅炉的正常运行。在工业锅炉中，积灰有时还会引起尾部换热器产生腐蚀，造成锅炉运行危险。现在正在运行的大中型锅炉基本上安装了不同类型的吹灰装置，例如，蒸汽除灰、水力除灰、钢珠除灰、声波或超声波除灰等。但这些除灰设备普遍存在不同的问题。

ND型激波吹灰器具有很高能量，足以产生破碎积灰层的激波，而具有良好的吹灰效果，并且它的运行成本低，操作简单，安全可靠。

系统构成

ND激波吹灰器由三个部分组成：主发生器部分、控制部分和工作部分。主发生器部分主要包括空气和燃气的混合器、混合器的点火器、层分配器以及控制进气和分层的各种控制阀门和压力、流量传感器等；控制部分包括控制柜和上位计算机（备选）；工作部分包括激波发生器和激波喷口。

◎ 发生器部分

整个发生器部分完全受控制部分的控制，按时序开启和关闭各个工作阀门，确定燃气的充给量、燃气和空气的配合比和工作层面的选择等，并点燃混合气体，制造爆燃火焰，通过火焰导管传给工作部分的激波发生器。

◎ 控制部分

ND激波吹灰器由控制部分的控制柜进行自动控制。控制柜可进行工作参数的设置，包括各工作层的工作次数和激波的强度控制，以及每次爆燃之间的等待间隔等。它可以配备一个主控室上位计算机（备选）。上位计算机具有与控制柜完全相同的控制功能，它通过接管控制柜的控制权实施对整个系统的控制。计算机与控制柜之间的关系由控制柜上的一个状态旋钮设定，这个旋钮设置控制权。当控制柜取得控制权时，上位计算机仅作为监视终端使用；当上位机获得控制权时，控制柜仅作为控制器件使用。控制柜和上位计算机之间通过标准的串行口进行通讯。

不同形式的ND型激波吹灰系：

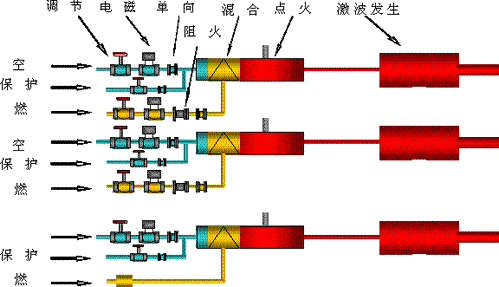

ND-A型激波吹灰系统流程示意图

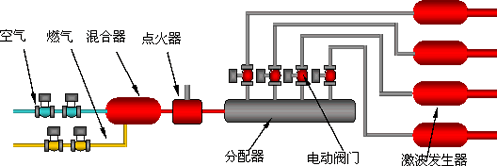

ND-B型激波吹灰系统流程示意图

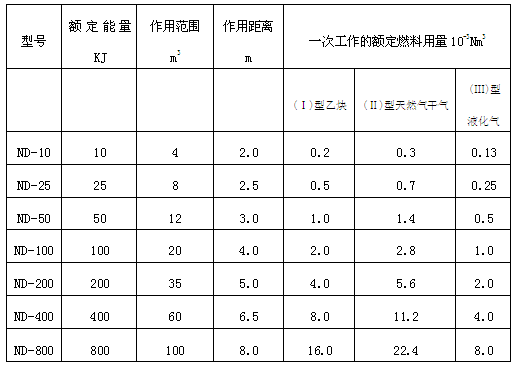

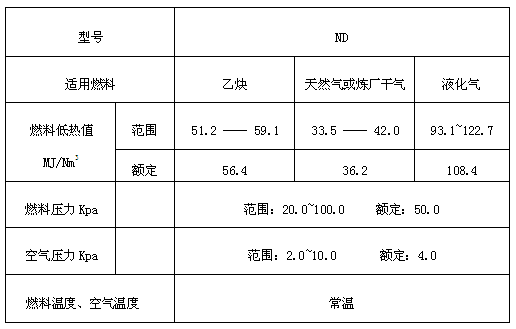

技术参数

ND型激波吹灰器的优势及特点

系统优点

能量集中，吹灰彻底；吹灰覆盖面可达90%

温降明显，显著提高炉子效率

强度可调，适用于各种激波，对粘性和牢固性积灰效果更佳

形状可控，适应不同形状的受热面

安全可靠，自动控制，免维护

性能价格比合理，运行成本低

◎ 吹灰有效，能够快速、彻底清除各种类型积灰；

◎ 能量强度易于调整，对不同类型的积灰都有最佳适应性；

◎ 根据不同类型的受热面，可以选择与之匹配的吹灰器型号和喷口的形状；

◎ 运行程序简单，全部自动化易于操作，适用性强，定期运行吹灰装置，且一次运行周期短，运行稳定；

◎ 对于各种类型锅炉和不同类型的积灰，可以选择合适的装置类型（获得适量的激波能量）实现优化配置；

◎ 激波能量大，吹灰效果明显，吹灰速度快；

◎ 激波射流的方向，可以通过不同喷口结构和设置方向调整，因而能适应于不同结构和形状的锅炉管束；

◎ 由于每种类型产品都可以在不同初始压力下工作，因此，其激波能量具有极宽的无级可调范围，适用性极强；

◎ 对锅炉或加热炉本体的运行无任何不良影响，能够确保炉墙和换热器管束不受任何损伤；

◎ 由于采用特殊罐体结构，激波吹灰装置在工作时冲击振动小，锅炉或加热炉外部瞬间噪声符合环保要求；

◎ 无操作运动部件，可靠性高，维护量低；

◎ 运行成本低，可用任意一种燃气（液化气、乙炔气、炼厂干气），经济性好，效益高。
