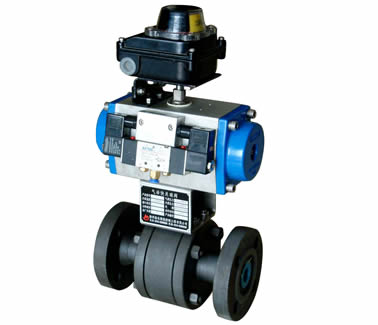

NDQF-2气动快关球阀

1．概述

    NDQF-2系列气动快关球阀作为快速启闭执行元件，广泛使用在火电站锅炉燃油、燃气系统的各种油品、气体或蒸汽管路中，也可满足其它行业如石化、冶金、化工等对阀门实现远距离集中控制的要求。该产品以压缩空气为动力源，其特点是耐高温、耐高压、阻流小、密封性好、结构紧凑、启闭迅速、工作平稳、安全可靠。并且使用维护方便、寿命长。该阀的开、关均有位置指示及信号反馈，是工业系统实现远程控制和自动控制的理想执行元件。

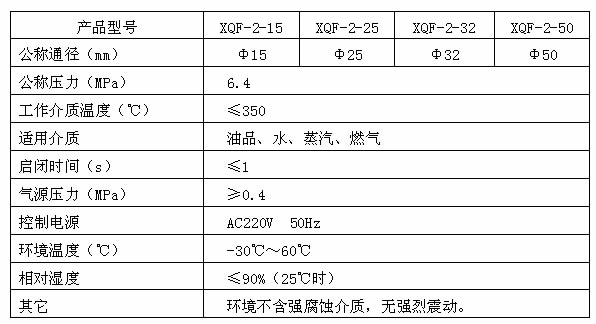

2．技术参数

3．结构

本系列阀门主要由气动执行机构、信号反馈系统、球阀阀体和连接架等部分组成。气动执行机构包括：气缸、活塞、齿轮齿条机和输出轴等组成。位置信号反馈系统出厂前已精密调整。球阀阀体包括：阀体、阀座、端盖等。
