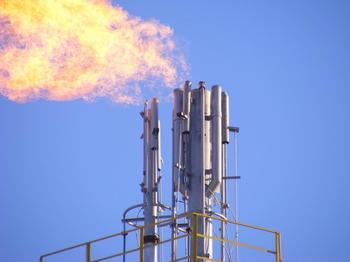

火炬系统

1.NDFS放散火炬头:

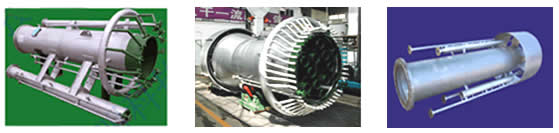

我公司可设计生产多种结构形式的火炬燃烧器，设计及加工技术在业内领先，广泛适用于石化、冶金、环保行业，最大直径可达2500mm，材质包括不锈钢、耐高温合金等，并可增加航空耐高温陶瓷涂覆，极大地延长了燃烧器的使用寿命。

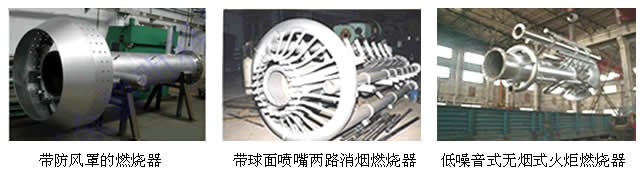

1）两路蒸汽梅花喷咀式火炬燃烧器

两路蒸汽。中心蒸汽喷入以降低焰心温度，减少碳黑析出并延长火炬头寿命。外部环形蒸汽利用多孔梅花喷嘴以旋流方式喷入，形成蒸汽幕，有效引射空气，确保充分燃烧并降低噪音。

2）三路蒸汽消烟式火炬燃烧器

三路蒸汽。中心蒸汽从火炬头底部进入时可进行预混；一路环形蒸汽通过梅花喷嘴引射空气后进入燃烧器上部，与排放气混合形成雾化气体，有利于充分燃烧；另一路外部环形蒸汽通过数量众多的小喷嘴在火焰外围喷射，进一步确保燃烧充分。火炬头下部带消音罩。此火炬头消烟效果极好，适合含碳量较高的气体燃烧。
3）低热值气体火炬燃烧器

采用耐高温材料制作，根据排放气低热值的特点加配防风罩、伴烧环管、陶瓷涂覆等。确保排放气被可靠点燃，并防止燃烧过程中意外熄灭。主要用于氢气、高炉煤气、转炉煤气、焦炉煤气等低热值气体燃料放散。

2．自动点火系统：

工艺流程：火炬气排放时，通过设置在水封前的压力信号、水封后的流量信号（ 4~20mA），传入操作室控制台PLC(盘、柜、工控机)，当超过设定值时发出声光报警， PLC控制打开点火燃料气管线上的电磁阀（气动阀），启动高空火炬点火器，点燃引火筒，引燃长明灯、主火炬，紫外线火检检测到火炬火焰信号后， PLC控制关断点火燃料气电磁阀（气动阀）、高空火炬点火器。PLC（工控机）可根据放空气流量自动调节蒸汽调节阀（也可远程手动实现），调节硝烟蒸汽流量，实现无烟燃烧。控制系统处于待机状态。紫外线火检在线检测，本系统同时具备自动、半自动、手动、强制点火功能。配 UPS（3KVA）使系统在停电状态下可照常工作。控制部分有盘式、柜式、台式、 PC机等控制系统供用户选择。现场 PLC可与远程控制室DCS间进行数字或模拟通信，将现场相关信号远传至 DCS，DCS也可进行远程控制点火并显示火焰状态。

1）主要组成：

-NDDH-20B型防爆高空点火器

-YHT-3型引火筒

-NDHJ―7型紫外火检

-DN25 防爆型电磁阀（气动阀）

-3051 型差压变送器（用户选购）

-插入式流量计（用户选购）

-NDDK系列火炬自动点火控制台（柜）
