NDHJ-6 可见光智能火焰检测器

1. 概述：
        NDHJ-6可见光式智能火焰检测器主要用于各种油、煤燃料的火焰监测，具有很强的灵活性。它采用数字化处理技术和最新的模式识别软件及硬件，不仅能够同时以光柱和数码形式显示目标火焰的平均强度，而且能够数码显示目标火焰的脉动频率。具有试验功能、故障自检功能和很高的可靠性。

2.工作原理：
        处理器中的CPU采集由探头传来的信号，经过一系列处理、计算，将火焰的强度和脉动频率分别在数码管上显示，同时以光柱形式显示火焰强度。根据预先设定的火焰强度和脉动频率有火、无火识别标准，自动进行识别，并给出相应指示和信号。
        故障诊断是通过处理器中的CPU对探头传过来的信号进行判别，当CPU发现信号异常时即判断为故障状态，同时给出故障指示和故障输出信号。
        有火信号通过两对无源继电器触点输出，故障信号通过一对无源继电器触点输出。另外，处理器还提供（4∼20）mA DC、（1∼5）V DC的火焰强度模拟信号输出，用于外接火焰强度的模拟显示。

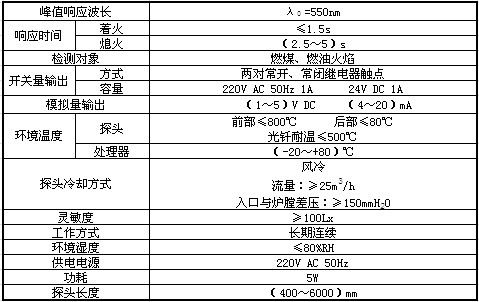

3．技术参数：

4．结构：
        NDHJ-6型可见光式智能火焰检测器由探头与处理器两部分组成。其中，探头分为内窥式和外窥式两种：

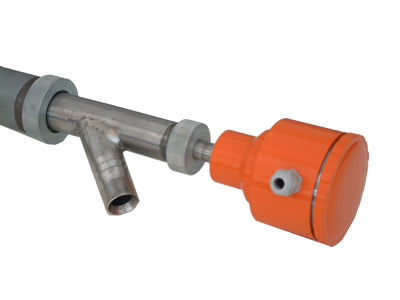

        内窥式火检探头伸入炉膛内工作，其优点是对火焰判断准确，可以实现单火嘴检测，探头要求配置冷却风。探头主要由光学镜头组、光导纤维和预处理电路板组成。

        外窥式火检探头安装在炉外，其结构特点是镜头采用聚焦透镜和防尘玻璃，在探头下端设有一个风管，可以接入仪表气源对探头镜片进行吹扫，不需另配冷却风系统，如果现场工况良好，也可不设风管。

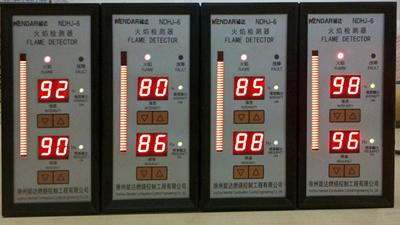

        火检信号处理器：分两种结构，单独配置时采用盘装仪表式结构，组合使用时采用标准5U机箱式结构，插件槽直接并排安装在控制柜内。
